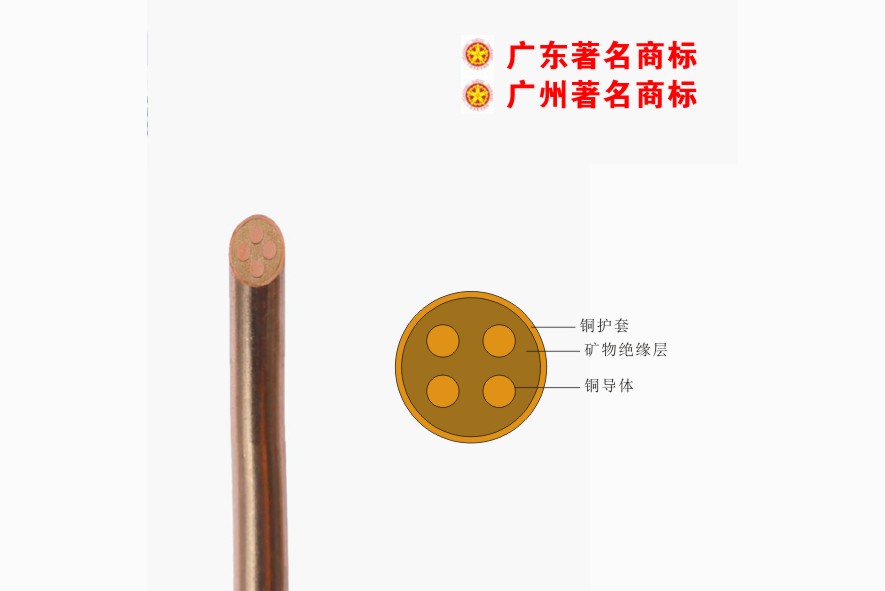

BTTZ-750V重型铜芯铜护套矿物绝缘电缆
产品名称:重型铜芯铜护套矿物绝缘电缆
执行标准:GB/T 13033.1-2007
产品特性:1.防火、防爆、防水性能优越;
2.具有无烟、无卤、无毒性能;
3.耐高温、防腐蚀性能强;
4.耐辐射、防电磁干扰;
5.载流量大、过载能力强;
6.具有良好的接地性能。

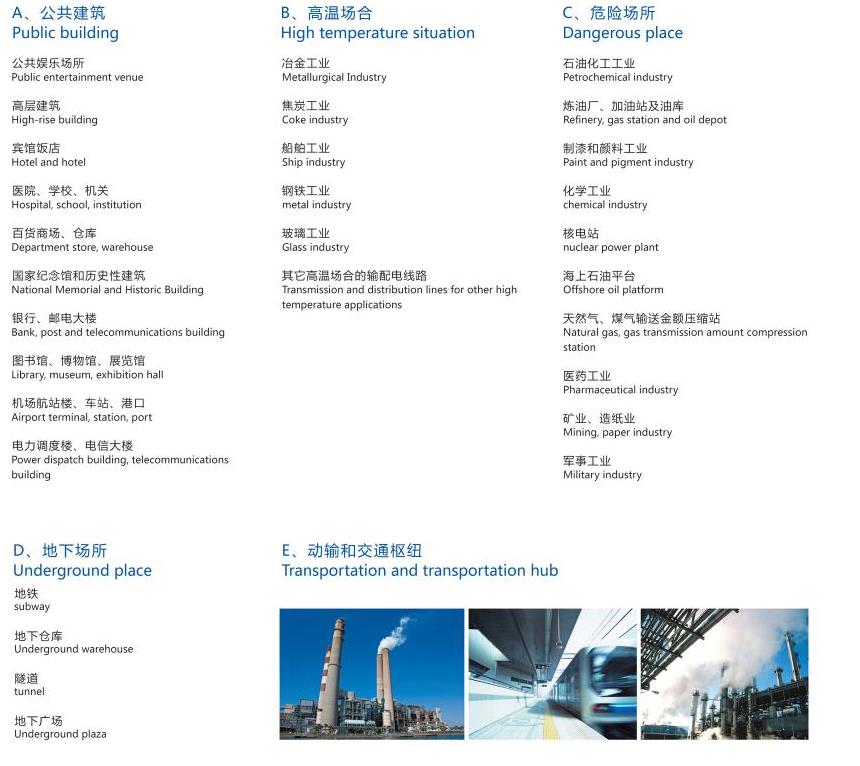

用 途:广泛应用于核电站、石油化工、矿井、制窑等危险、恶劣、高温环境下。近年来也较多用于高层建筑、机场、地铁、军事国防工程等场所,用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视、排烟系统及自备电源等消防用电机重要设备不间断运行。
产品特性
防火性能:由于矿物电缆全都是采用无机物(金属铜和氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,即使有外在火焰的燃烧,电缆仍可正常工作。火情清除后,电缆无需更换,是一种真正意义上的防火电缆,为消防线路和应急线路提供了万无一失的保证。
载流量大:由于矿物绝缘电缆正常使用温度可以达到250℃,IEC60702规定矿物绝缘电缆连续工作温度时150℃,这是考虑到终端密封材料和安全的需要,即使这样,它的载流量还远远超过其他电缆,因为氧化镁粉具有比塑料更好的导热系数,所以同样的工作温度,载流量更大。对于16m㎡以上的线路,可以降低一个截面,对不允许人接触的地方,可以降低两个截面。
防水防爆:由于电缆采用铜管作护套,导体、绝缘及护套三者间是致密压实体。因而使其不但具有防止水、潮气、油及一些化学物质的 侵害,而且具有阻止可燃性油蒸汽、气体和火焰的蔓延。
过载保护:线路过载时,塑料电缆会因过电流或过电压而导致绝缘发热或击穿。而对于矿物绝缘电缆,只要发热达不到铜的熔点温度, 电缆不会受损。即使瞬间击穿,击穿点处氧化镁遇高温也不会形成碳化物。过载清除后,电缆性能不会发生变化,仍可继续正常使用。
工作温度:由于绝缘层氧化镁的熔点温度远高于铜的熔点温度,因而电缆最高正常工作温度可达250℃,短期可在接近铜的熔点温度1083℃下继 续运作。
屏蔽性能:电缆铜护套是屏蔽保护层,即可防止电缆本身对其它线缆的干扰,又可防止外界磁场对自身的干扰。
寿 命:由于电缆由无机材料组成,因而不会老化,其使用期限最低达百年以上。且该电缆可伴随设备移位或线路改造而重新拆装重复使用。
外径重量:和同规格塑料电缆相比,矿物绝缘电缆外径减小50%,重量减轻30%,即可减小占用空间,又便于安装。
抗辐射能力:由于电缆组成材料均为无机物,因而在经受核辐射后,电缆的电气及机械性能不会产生任何变化。
安全环保:由于电缆组成材料均为无机物,不含任何有机物。因而电缆即使在1000℃以上烧烤或置于对铜有破坏性的火焰中,也不会 产生丝毫的烟雾,更无卤素及毒性气体。该电缆是能真正实现绿色环保,无“二次灾害”的安全型产品。
弯曲性能:由于电缆经充分退火后,具有一般塑料电缆所无法相比较的可弯曲性。最小弯曲半径仅为电缆外径的3-6倍,而且可重复。多次弯曲。
耐机械损伤:由于电缆的金属护套有一定的强度和韧性,氧化镁在电缆加工过程中又是经过高度压缩的,所以电缆在遭受弯曲、压扁扭转等变形时,芯线和护套之间的相对位置保持不变,不会产生短路,也不会影响电气性能,在电缆外径变形到三分之二的 情况下仍
可正常工作。
接地性能:对于矿物绝缘电缆,由于铜护套的连续性和极低的接地电阻,因此可以作为接地导线使用,不需要独立的接地导线。
3、抗火灾能力
1、超强的抗火灾能力
无论是在工厂还是建筑中,电气线路的安全性至关重要,据国家有关部门统计,在火灾起因中,由于电气线路引起的火灾占50%以上,而电缆是线路中的主体,又是最难以防护的环节,因而电缆不仅要有抗外在火焰破坏的能力,而且要有自身不会产生火源的特性,由于矿物绝缘电缆构成材料均为无机物,绝缘体氧化镁在过载或短路时不会产生明火,因而以矿物绝缘电缆构成的线路,决不会导致火情的发生,如一旦由其它原因引发火灾,电缆在火烧中不仅要受熊熊大火考验,还会受到其它坠物的不断冲击,此时,电缆在不产生烟雾和毒性气体的同时,能否保证消防设备正常起动,火情扑灭及人员的搬离,是评价该线路抗火灾能力的关键
5、防火能力
从上表试验方法可以得出,只有BS6387(英国标准)中规定的方案才是电缆在火灾中经受的真正的耐火性能考验。因为电缆在火烧中并非不受外界干扰,它会受到消防水、火烧脱落物及其它重物的不断冲击。九游会老哥必备的交流社区_俱乐部论坛帖子知道有机(塑料)电端耐火性能是靠导体和绝缘间的云母包带实现的,而塑料耐火电缆一经火烧,云母和绝缘将分别形成硬壳及碳壳,碳壳遇水将导电,云母硬壳遇水或其它重物的冲击将脱落,经过国外权威机构的多次试验证明,能够满足BS6387(英国标准)测试的只有矿物绝缘电缆。其它靠云母绝缘地耐火电缆(NH),不能保证在火灾中通电的万无一失。
6、抗过载能力
试验条件:试验均选用具有相同额定载流量规格的不同类别电缆,所有试验电缆并联,试验电缆同时连接到可调变压器。
试验方法:逐渐加大变压器的输出电压,从而改变通过被试验电缆的电流,直到过载后观察电缆的状况。
试验结论:在对电缆加载过电压后,试验中部分电缆因电能转换为热能,而使电缆自身产生火源,从试验结果也可得出,只有矿物绝缘电缆不会因为过载而出现电气故障,更不会出现火情。
